Variable Frequency Water Supply Equipment

JSG/B High-Rise Pressurized Variable Frequency Constant Pressure Water Supply Equipment

Overview
The JSG/B type household and industrial variable frequency constant pressure water supply equipment is produced in full accordance with the standard of "JG/T3009-93 Microcomputer Controlled Variable Frequency Speed Control Water Supply Equipment". The application of AC variable frequency speed regulation technology and programmable control technology in water pump automatic control equipment, combined with the new electromechanical integrated water supply equipment of motor pump units, has been widely used in various parts of the country for many years, and has won high praise and trust from users.
This equipment is a closed-loop water supply control system composed of imported AC frequency converters, programmable logic controllers (PLCs), digital PID regulators, low-voltage electrical appliances, pressure sensors, liquid level controllers, and motor pumps. This system can automatically adjust the speed of a certain motor pump and the input and output of multiple motor pumps according to the instantaneous pressure changes in the pipeline network, meeting the needs of users for constant pressure variable water supply, keeping the pressure at the end of the water supply pipeline network constant, and ensuring that the system always maintains an efficient and energy-saving state.

+ Contact us

NEXT:

Product Description

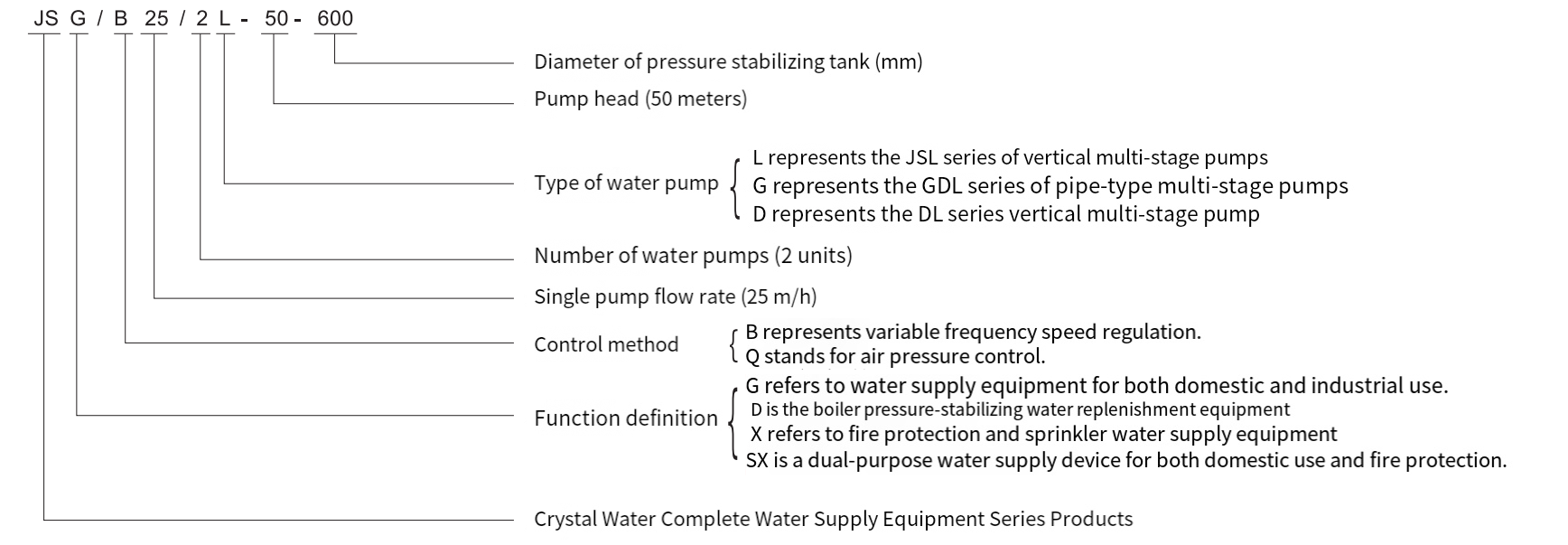

Model significance

Scope of Application
Domestic water supply for high-rise buildings, urban residential areas, enterprises and institutions.
Various types of industrial water (such as production water that requires constant pressure water supply, such as cooling water circulation).
Various types of water treatment plants, sewage treatment plants, airports, agricultural irrigation and drainage stations, and sprinkler irrigation stations.
Environmental water treatment, infiltration analysis system, production line processing system, industrial plant cleaning.
Constant pressure oil transportation system for oil field pipelines, oil depots, and oil ports.
Renovation and renewal of existing water supply systems (pressure tanks, water towers, high-level water tanks).

Features of the equipment
Compact structure, small volume, less land occupation, no need to build high-level water tanks or towers, low investment, fast installation, and easy centralized management.
Adopting imported frequency converters and related components, the design is reasonable, the operation is simple, the performance is reliable, and the fully automatic operation is unmanned.
It has multiple fault displays and backup records, complete protection functions such as undervoltage, overvoltage, overcurrent, overload, short circuit, phase loss, water source shortage automatic protection shutdown, etc. It is safe to use and easy to maintain.
Freely set the pressure of the pipeline network and adjust the speed of the water pump according to the actual water consumption, so that it always operates efficiently: using multiple low-power pumps to form a pump group instead of high-power pumps can better adapt to rapid changes in flow rate, avoid the phenomenon of "big horses pulling small cars", and achieve more significant energy-saving effects. Compared with constant speed pump water supply, it eliminates reactive power losses caused by overpressure and reflux, and achieves an energy-saving rate of 20-50%.
By using a frequency converter or soft starter to achieve soft start and soft stop of the water pump, the power grid and pipeline network are protected from impact: there is no water hammer phenomenon, greatly reducing equipment operating noise and extending the service life of related equipment.
Multiple pumps operate in multiple cycles to balance the running time of each pump and prevent one pump from rusting due to idle operation.
Directly supplying water to users, with no secondary pollution in water quality.
The variety and specifications are complete, and can be combined and matched freely, with a wide range of applications.
Programmable control allows for multiple control methods to be implemented according to user needs. For example: timed switch system, automatic shutdown sleep for small and zero flow, centralized management of upper computer, etc.

Equipment working principle
The working principle of the complete set of equipment for variable frequency speed regulation water supply is as follows:
When the system is running normally, the pressure sensor on the water pipe network is used by the user to sample the water pressure of the user's water, and the pressure signal is converted into an electrical signal, transmitted to the PID regulator, and then compared and calculated with the pressure value set by the user. The comparison and calculation results are converted into frequency adjustment signals and pump starting quantity signals, which are respectively sent to the frequency converter and programmable logic controller (PLC); The frequency converter is used to adjust the power frequency of the water pump motor, thereby adjusting the speed of the water pump; The programmable controller controls the operation of the water pump based on the signal of the number of starting water pumps transmitted from the PID regulator. By adjusting the number of starting and stopping water pumps and the speed of variable frequency pumps, the water pressure in the user's pipeline network is kept constant at the pre-set pressure value, so that the amount of water "lifted" by the water supply pump group is consistent with the constantly changing water consumption of the user's pipeline network, achieving the goal of "variable constant pressure water supply".

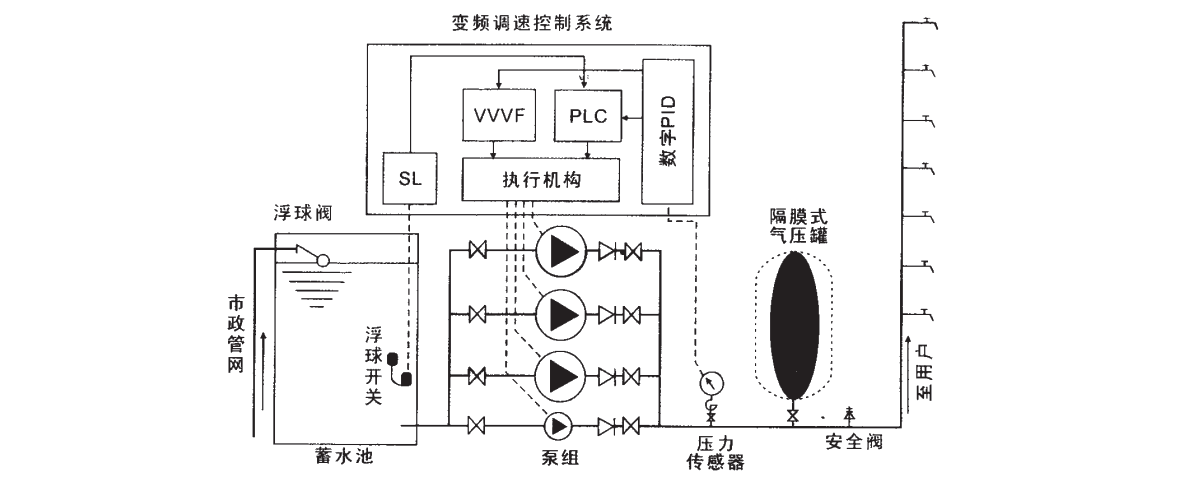

Schematic diagram of variable frequency speed regulation water supply system

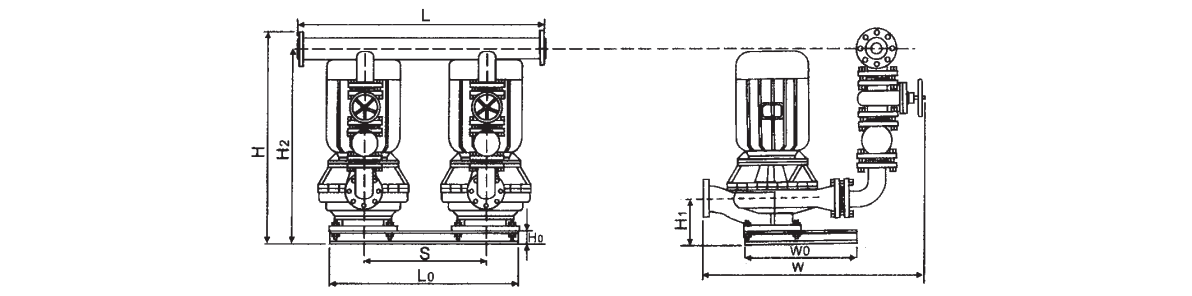

Parameters and Installation of JSG/B Variable Frequency Speed Control Water Supply Equipment

Model Specifications  Pump model Single pump power Base specification (mm) Import and export height (mm) Pump spacing Exterior specifications (mm) Water outlet supervisor
L0 W0 H0 H1 H2 S(mm) L W H (mm)
JSG/B 6.3/2-20 JSL40-125 1.1  700  300  100  185  764  450  750  867  844  50
5.5/2-28 JSL40-160A 1.5  740  340  100  190  769  470  790  867  849
5.0/2-38 JSL40-200B 2.2  860  360  100  190  769  530  910  937  849
6.3/2-50 JSL40-200 4  860  360  100  190  769  530  910  937  849
5.0/2-60 JSL40-250B 4  944  450  100  190  769  572  994  1007  849
5.5/2-70 JSL40-250A 5.5  944  450  100  190  769  572  994  1007  849
6.3/2-80 JSL40-250 7.5  944  450  100  190  769  572  994  1007  849
JSG/B 12.5/2-12.5 JSL50-100 1.1  730  320  100  195  882  490  780  907  972  65
12.5/2-20 JSL50-125 2.2  770  320  100  195  882  510  820  907  972
11/2-28 JSL 5D-16DA 2.2  854  320  100  205  892  552  904  1057  982
10/2-38 JSL50-200B 3  958  380  100  205  892  604  1008  1057  982
12.5/2-50 JSL50-200 5.5  958  380  100  205  892  604  1008  1057  982
10/2-60 JSL50-250B 5.5  1100  450  100  205  892  675  1150  1137  982
11/2-70 JSL50-250A 7.5  1100  450  100  205  892  675  1150  1137  982
12.5/2-80 JSL50-250 11  1100  450  100  205  892  675  1150  1137  982
JSG/B 25/2-12.5 JSL65-100 1.5  750  320  100  200  909  500  800  1006  1006  80
22/2-28 JSL65-160A 3  870  380  100  200  909  560  920  1006  1006
20/2-38 JSL65-200B 5.5  960  400  100  205  914  605  1010  1056  1011
25/2-50 JSL65-200 7.5  960  400  100  205  914  605  1010  1056  1011
20/2-.60 JSL65-2508 7.5  1106  460  100  210  919  678  1156  1136  1016
22/2-70 JSL65-250A 11  1106  460  100  210  919  678  1156  1136  1016
25/2-80 JSL65-250 15  1106  460  100  210  919  678  1156  1186  1016
20/2-100 JSL65-3158 18.5  1210  550  100  210  919  730  1260  1186  1016
22/2-110 JSL65-315A 22  1210  550  100  210  919  730  1260  1186  1016
25/2-125 JSL65-315 30  1210  550  100  210  919  730  1260  1186  1016
JSG/B 50/2-12.5 JSL80-100 3  840  400  100  220  983  545  890  1158  1090  100
44/2-28 JSL80-160A 5.5  912  400  100  230  993  581  962  1158  1100
40/2-38 JSL80-200B 7.5  1070  450  100  230  993  660  1120  1208  1100
50/2-50 JSL80-200 15  1070  450  100  230  993  660  1120  1208  1100
40/2-60 JSL80-250B 15  1150  500  100  230  993  700  1200  1288  1100
44/2-70 JSL80-250A 22  1150  500  100  230  993  700  1200  1358  1100
50/2-80 JSL80-250 22  1150  500  100  230  993  700  1200  1358  1100
40/2-100 JSL80-3158 30  1306  580  100  230  993  778  1356  1358  1100
44/2-110 JSL80-315A 37  1306  580  100  230  993  778  1356  1408  1100
50/2-125 JSL80-315 37  1306  580  100  230  993  778  1356  1408  1100

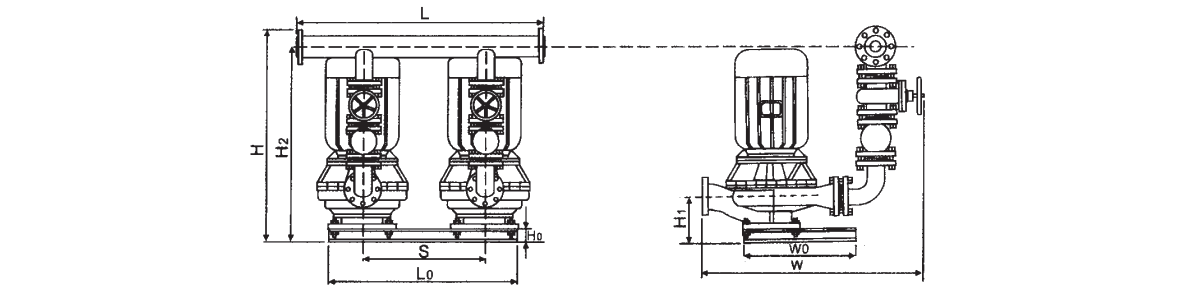

Parameters and Installation of JSG/B Variable Frequency Speed Control Water Supply Equipment

Model Specifications  Pump model Single pump power Base specification (mm) Import and export height (mm) Pump spacing Exterior specifications (mm) Water outlet supervisor
L0 W0 H0 H1 H2 S(mm) L W H (mm)
JSG/B 100/2-12.5 JSL100-100 5.5  912  460  100  240  1110  581  962  1380  1250  150
88/2-28 JSL100-160A 11  1050  500  100  240  1110  650  1100  1380  1250
80/2-38 JSL100-200B 15  1130  500  100  240  1110  690  1180  1410  1250
100/2-50 JSL100-200 22  1130  500  100  240  1110  690  1180  1440  1250
80/2-60 JSL100-250B 22  1236  550  100  260  1130  743  1286  1440  1270
88/2-70 JSL100-250A 30  1236  550  100  260  1130  743  1286  1440  1270
100/2-80 JSL100-250 37  1236  550  100  260  1130  743  1286  1480  1270
80/2-100 JSL100-315B 45  1470  630  100  260  1130  860  1520  1480  1270
88/2-110 JSL100-315A 55  1470  630  100  260  1130  860  1520  1540  1270
100/2-125 JSL100-315 75  1470  630  100  260  1130  860  1520  1540  1270
JSG/B 200/2-12.5 JSL150-200 11  1130  700  100  295  1345  715  1180  1720  1540  200
200/2-20 JSL150-250 18.5  1240  720  100  300  1350  770  1290  1740  1545
166/2-25 JSL150-315B 18.5  1356  800  100  300  1350  828  1406  1820  1545
200/2-32 JSL150-315 30  1356  800  100  300  1350  828  1406  1820  1545
166~2-39 JSL150-400B 30  1480  840  100  315  1365  890  1530  1820  1560
200/2-50 JSL150-400 45  1480  840  100  315  1365  890  1530  1860  1560
166/2-62 JSL150-500B 55  1700  900  100  315  1365  1000  1750  1860  1560
182/2-70 JSL150-500A 75  1700  900  100  315  1365  1000  1750  1860  1560
200/2-80 JSL150-500 90  1700  900  100  315  1365  1000  1750  1920  1560
JSG/B 400/2-12.5 JSL200-200(I) 22  1320  840  100  340  1713  810  1370  2250  1908  250
400/2-20 JSL200-250(1) 30  1360  900  100  330  1713  830  1410  2250  1898
368/2-27 JSL200-315(I)A 45  1590  900  100  340  1713  945  1640  2290  1908
400/2-32 JSL200-315(I) 55  1590  900  100  340  1713  945  1640  2290  1908
368/2-44 JSL200-400(I)A 75  1620  900  100  340  1713  960  1670  2300  1908
400/2-50 JSL200-400(1) 75  1620  900  100  340  1713  960  1670  2300  1908
339/2-62 JSL200-500(1)B 110  2052  950  100  340  1713  1176  2102  2300  1908
368/2-70 JSL200-500(I)A 132  2052  950  100  340  1713  1176  2102  2360  1908
40012-80 JSL200-500(I) 160  2052  950  100  340  1713  1176  2102  2310  1908
JSG/B 550/2-20 JSL250-250 45  1540  1100  100  340  1919  920  1590  1760  2139  250
550/2-32 JSL250-315 75  1640  1100  100  365  1944  970  1690  2610  2164
466/2-39 JSL250-400B 75  1740  1250  100  365  1944  1020  1790  2760  2164
550/2-50 JSL250-400 110  1740  1250  100  365  1944  1020  1790  2760  2164
466/2-63 JSL250-500B 132  2052  1300  100  365  1944  1176  2102  2760  2164
550/2-80 JSL250-500 200  2052  1300  100  365  1944  1176  2102  2760  2164

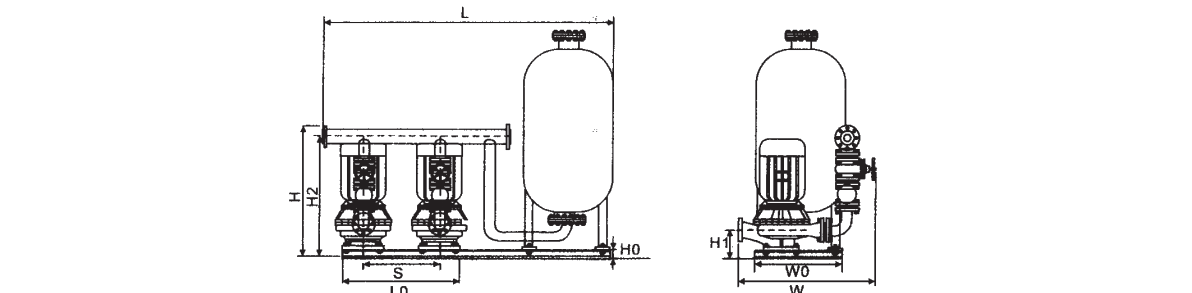

JSG/B type with stabilizing tank parameters and installation

Model Specifications  Pump model Single pump power Base specification (mm) Import and export height (mm) Pump spacing Exterior specifications (mm) Water outlet supervisor
LO WO H0 H1 H2 S(mm) L W H (mm)
JSG/B
-400		 6.3/2-20 JSL40-125 1.1  1550  400  100  185  764  450  1575  867  844  50
5.5/2-28 JSL40-160A 1.5  1590  400  100  190  769  470  1615  867  849
5.0/2-38 JSL40-200B 2.2  1710  400  100  190  769  530  1735  937  849
6.3/2-50 JSL40-200 4  1710  400  100  190  769  530  1735  937  849
5.0/2-60 JSL40-250B 4  1794  400  100  190  769  572  1819  1007  849
5.5/2-70 JSL40-250A 5.5  1794  400  100  190  769  572  1819  1007  849
6.3/2-80 JSL40-250 7.5  1794  400  100  190  769  572  1819  1007  849
JSG/B
-600		 12.5/2-12.5 JSL50-100 1.1  1780  600  100  195  882  490  1805  907  982  65
12.5/2-20 JSL50-125 2.2  1820  600  100  195  882  510  1845  907  982
11/2-28 JSL50-160A 2.2  1904  600  100  205  892  552  1929  1057  982
10/2-38 JSL50-200B 3  2008  600  100  205  892  604  2033  1057  982
12.5/2-50 JSL50-200 5.5  2008  600  100  205  892  604  2033  1057  982
10/2-60 JSL50-250B 5.5  2150  600  100  205  892  675  2175  1137  982
11/2-70 JSL50-250A 7.5  2150  600  100  205  892  675  2175  1137  982
12.5/2-80 JSL50-250 11  2150  600  100  205  892  675  2175  1137  982
JSG/B
-600		 25/2-12.5 JSL65-100 1.5  1800  600  100  200  909  500  1825  1006  1006  80
22/2-28 JSL65-160A 3  1920  600  100  200  909  560  1945  1006  1006
20/2-38 JSL65-200B 5.5  2010  600  100  205  914  605  2035  1056  1011
25/2-50 JSL65-200 7.5  2010  600  100  205  914  605  2035  1056  1011
20/2-60 JSL65-250B 7.5  2156  600  100  210  919  678  2181  1136  1016
22/2-70 JSL65-250A 11  2156  600  100  210  919  678  2181  1136  1016
25/2-80 JSL65-250 15  2156  600  100  210  919  678  2181  1186  1016
20/2-100 JSL65-315B 18.5  2260  600  100  210  919  730  2285  1186  1016
22/2-110 JSL65-315A 22  2260  600  100  210  919  730  2285  1186  1016
25/2-125 JSL65-315 30  2260  600  100  210  919  730  2285  1186  1016
JSG/B
-600		 50/2-12.5 JSL80-100 3  1890  600  100  220  983  545  1915  1158  1090  100
44/2-28 JSL80-160A 5.5  1962  600  100  230  993  581  1987  1158  1100
40/2-38 JSL80-200B 7.5  2120  600  100  230  993  660  2145  1208  1100
50/2-50 JSL80-200 15  2120  600  100  230  993  660  2145  1208  1100
40/2-60 JSL80-250B 15  2200  600  100  230  993  700  2225  1288  1100
44/2-70 JSL80-250A 22  2200  600  100  230  993  700  2225  1358  1100
50/2-80 JSL80-250 22  2200  600  100  230  993  700  2225  1358  1100
40/2-100 JSL80-315B 30  2356  600  100  230  993  778  2381  1358  1100
44/2-110 JSL80-315A 37  2356  600  100  230  993  778  2381  1408  1100
50/2-125 JSL80-315 37  2356  600  100  230  993  778  2381  1408  1100

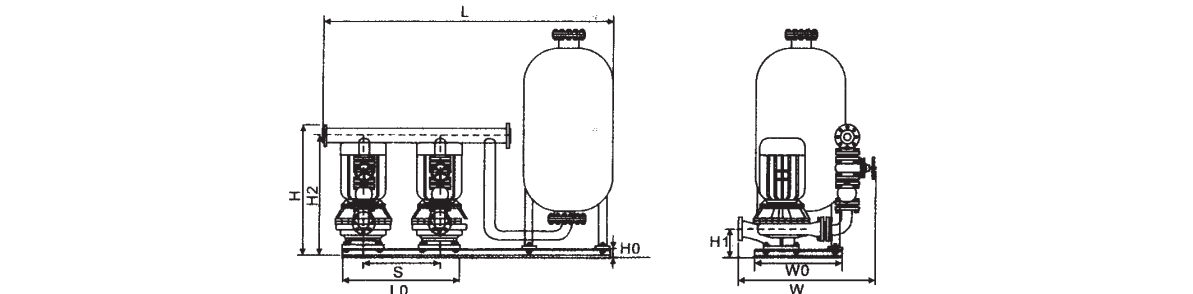

JSG/B type with stabilizing tank parameters and installation

Model Specifications  Pump model Single pump power Base specification (mm) Import and export height (mm) Pump spacing Exterior specifications (mm) Water outlet supervisor
LO WO H0 H1 H2 S(mm) L W H (mm)
JSG/B
-800		 100/2-12.5 JSL100-100 5.5  2162  800  100  240  1110  581  2187  1380  1250  150
88/2-28 JSL100-160A 11  2300  800  100  240  1110  650  2325  1380  1250
80/2-38 JSLIOO-2OOB 15  2380  800  100  240  1110  690  2405  1410  1250
100/2-50 JSL100-200 22  2380  800  100  240  1110  690  2405  1440  1250
80~2-60 JSL100-250B 22  2486  800  100  260  1130  743  2511  1440  1270
88/2-70 JSL100-250A 30  2486  800  100  260  1130  743  2511  1440  1270
100/2-80 JSL100-250 37  2486  800  100  260  1130  743  2511  1480  1270
80/2-100 JSL100-315B 45  2720  800  100  260  1130  860  2745  1480  1270
88/2-110 JSL100-315A 55  2720  800  100  260  1130  860  2745  1540  1270
100/2-125 JSL100-315 75  2720  800  100  260  1130  860  2745  1540  1270
JSG/B
-1000		 200/2-12.5 JSL150-200 11  2580  1000  100  295  1345  715  2605  1720  1540  200
200/2-20 JSL150-250 18.5  2690  1000  100  300  1350  770  2715  1740  1545
166/2-25 JSL150-315B 18.5  2806  1000  100  300  1350  828  2831  1820  1545
200/2-32 JSL150-315 30  2806  1000  100  300  1350  828  2831  1820  1545
166/2-39 JSL150-400B 30  2930  1000  100  315  1365  890  2955  1820  1560
200/2-50 JSL150-400 45  2930  1000  100  315  1365  890  2955  1860  1560
166/2-62 JSL150-500B 55  3150  1000  100  315  1365  1000  3175  1860  1560
182/2-70 JSL150-500A 75  3150  1000  100  315  1365  1000  3175  1860  1560
200/2-80 JSL150-500 90  3150  1000  100  315  1365  1000  3175  1920  1560
JSG/B-
1400		 400/2/-125 JSL200-200(I) 22  3170  1400  100  340  1713  810  3195  2250  1908  250
400/2/-20 JSL200-250(I) 30  3210  1400  100  330  1703  830  3235  2250  1898
368/2/-27 JSL200-315(I)A 45  3440  1400  100  340  1713  945  3465  2290  1908
400/2/-32 JSL200-315(I) 55  3440  1400  100  340  1713  945  3465  2290  1908
368/2/-44 JSL200-400(I)A 75  3470  1400  100  340  1713  960  3495  2300  1908
400/2/-50 JSL200-400(I) 75  3470  1400  100  340  1713  960  3495  2300  1908
339/2/-62 JSL200-500(I)B 110  3902  1400  100  340  1713  1176  3927  2300  1908
368/2/-70 JSL200-500(I)A 132  3902  1400  100  340  1713  1176  3927  2360  1908
400/2/-80 JSL200-500(I) 160  3902  1400  100  340  1713  1176  3927  2310  1908
JSG/B-
2000		 550/2/-20 JSL250-250 45  3990  2000  100  340  1919  920  4015  1760  2139  300
550/2/-32 JSL250-315 75  4090  2000  100  365  1944  970  4115  2610  2164
466/2/-39 JSL250-400B 75  4190  2000  100  365  1944  1020  4215  2760  2164
550/2/-50 JSL250-400 110  4190  2000  100  365  1944  1020  4215  2760  2164
466/2/-63 JSL250-500B 132  4502  2000  100  365  1944  1176  4527  2760  2164
550/2/-80 JSL250-500 200  4502  2000  100  365  1944  1176  4527  2760  2164
Related products
X Facebook
Product News
